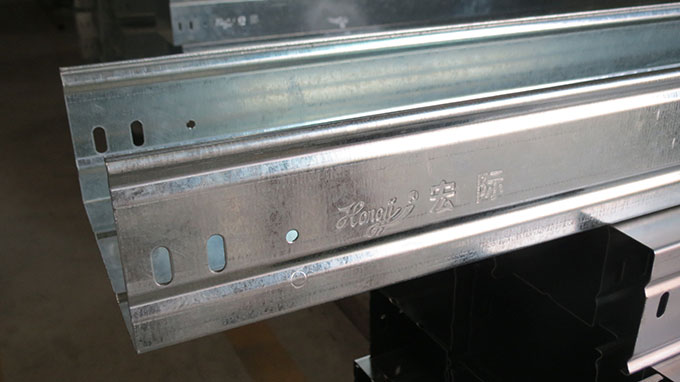

1）電纜橋架按結構分：封閉線槽式、托盤式、梯級式、組合式。

       2）按材質分：鋼制普通電纜橋架、阻燃防火橋架、鋁合金橋架、玻璃鋼橋架。

       在防火等級較高的建筑內優先選用阻燃橋架，在有腐蝕氣體環境中優先選擇玻璃鋼橋架。

       電纜橋架有直線橋架和各種角度的彎頭、三通、四通等部件，在訂貨時需根據圖紙走向?qū)崪y實量，將直線槽及彎頭、三通等部件品種規格、數量、吊支架規格水量列出明細表。

       電纜橋架檢驗

       1． 依據企業標準對橋架檢驗

       2． 檢驗程序及檢測方法

       1） 外觀：橋架鍍、涂表面應符合表2規定、檢測方法、目測法

       2） 外形：兩對邊應平行，兩側邊對底邊應垂直，斷面形狀應端正，無彎曲、扭曲、裂紋、邊沿毛刺等缺陷。

       3） 匯線槽應光滑、平整、無損傷電纜絕緣，凸起和尖角 目測法

       3． 表面處理

       橋架表面應根據工作環境的要求進行鍍、涂防護處理，各種防護層的厚度和附著力應符合表3的規定。

       1） 厚度 熱鍍鋅橋架主體對1.5~3mm厚度,最小平均厚度≥55am，最小局部厚度45am ＞3mm厚度 70am 局部55am

       檢測標準：GB/T13912-92

       檢測方法：用磁性測厚儀檢測。

       2） 電鍍鋅或鋅鎳合金

       橋架主體≥12 Am 附注（93）

       3） 噴涂或噴漆

       橋架主體≥50 Am檢測方法 按GB1764 磁性測厚儀

       4） 附著力——鍍涂層對底材的粘合牢度

       熱鍍鋅按附錄B試驗應不脫落

       5） 電鍍鋅和鋅合金

       按附錄B試驗應不脫落

       6） 噴涂或噴漆

       不低于GB1720中的3級，檢驗用附著力測定儀。

       4． 光澤度

       防護處理的表面光澤應不低于60%。

       檢測方法：按GB1743，油膜光澤度測定法，用光澤度儀測量數字直接顯示。

       5． 耐鹽霧性

       表面防護層應具有表4中規定的3級耐鹽霧性。

       6． 制造精度

       1） 橋架的長度極限偏差

       當長度小于等于2米時，極限偏差為±2mm，當長度大于2mm時，極限偏差±4mm

       2） 橋架的寬度極限偏差

       當寬度大于400mm時，極限偏差為±4mm，當寬度小于等于400mm時，極限偏差為±3mm

       說明：蓋板取正偏差，槽底寬取負偏差

       3） 橋架表面平面度允差

       熱鍍鋅防護處理平面度允差每米不大于8mm

       電鍍鋅和噴漆，防護處理平面度允差每米不大于4mm

       4） 托臂自由狀態時垂直高度允差為上翹1/100

       5） 其它尺寸公差按GB1804-V （標準中最粗級）

       7．接地噴涂橋架應有良好的接地，橋架用連接板連接時，任一未噴涂點與接地端子間的連接電阻不大于0.1歐姆。
