一、施工準備

　?。ㄒ唬┳鳂I(yè)條件

　　１、技術準備：審閱設計圖紙，現場勘查電氣設備的安裝位置和電纜橋架安裝的路由；電纜橋架途徑；建筑結構類型；預埋件和預留孔洞的位置、尺寸。

　　２、編制施工方案：根據閱圖和勘察記錄，選定電纜橋架在不同建筑結構路段的安裝形式；根據合同工期和施工人員組成確定施工組織。確定施工方案時應遵循如下規定：

　?。ǎ保╇娎|橋架應盡可能在將筑物、構筑物（如墻柱梁、樓板等）上安裝。

　?。ǎ玻╇娎|橋架的總平面布置應做到距離最短有滿足施工安裝、電纜敷設的要求。

　?。ǎ常┨菁芑蛴锌淄斜P水平敷設時距地面高度不低于2.5ｍ；線槽、無孔托盤局地高度不低于2.2ｍ。但敷設在電氣專用房間（如配電室、電汽豎井、技術層）內除外。

　?。ǎ矗蚣艽怪狈笤O(shè)時，在距第1.8ｍ以下部分應加金屬蓋保護，但敷設在電氣裝用房間內是可除外。

　?。ǎ担╇娎|橋架多層敷設時其層間距離一般為：

　　①橋架上布局頂板或其他障礙物不應小于0.3ｍ。

　　②電力電纜橋架間距不應小于0.3ｍ。

　?、劭刂齐娎|橋架間不應小于0.2ｍ。

　?、苋觞c及電纜橋架與電力電纜橋架間不應小于0.5ｍ，如有屏蔽蓋板可減至0.3ｍ。

　　（６）下列不同電壓不同用途的電纜除因條件限制只能安裝在同一橋架上并采用隔板隔開外，均不應敷設在同一橋架上。

　?、?ｋｖ以上和1ｋｖ以下的電纜。

　?、趶婋?、弱點、控制電纜

　?、蹜?yīng)急照明燈和其他照明電纜

　?、芟蛞患壺摵晒╇姷碾p路電源電纜

　?。ǎ罚捉M電纜在同一高度敷設時，各相鄰電纜橋架間應考慮維護、檢修的需要，一般不宜小于0.6ｍ。

　　（８）電纜橋架水平敷設時，支承跨距一般為1.5—3ｍ，垂直敷設時，固定點間距不大于2ｍ。橋架彎曲半徑不小于300ｍｍ時，應在距彎曲段與直線段間合處300—600ｍｍ的直線段側設一個支撐，當彎曲半徑大于300ｍｍ時，還應在彎曲段中部增設一個支吊架。在進出箱、柜和變形縫及丁字接頭的三端500ｍｍ內設支撐。

　?。ǎ梗╇娎|橋架可采用脹管螺栓或預埋鐵件上焊接的方法固定。

　?。?0）纜橋架在穿過墻及樓板時，應采取防火隔離措施。

　?。?1）直線段鋼制電纜橋架超過30ｍ，鋁合金或玻璃鋼制電纜橋架超過15ｍ時，應有伸縮節，其連接宜采用伸縮連接板。電纜橋架跨越建筑物伸縮縫處，應設置伸縮縫或伸縮板。

　?。?2）電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體和管道下方，否則應采取防腐隔熱措施。

　?。?3）電纜敷設在線槽內，但在梯架或托盤（指完全封閉）內，不應直接敷設導線。

　?。?4）室內電纜托盤、梯架不應采用具有黃麻或其它易燃材料外護層的電纜，否則在室內及電纜溝、隧道、豎井內側有麻護層的電纜，應剝除麻護層，并對鎧裝加以防腐處理。

　　（15）電纜在橋架內的填充率，電力電纜不應大于40﹪，控制電纜不應大于50﹪。

　　（16）電纜或?qū)Ь€在橋架內不應由接頭，接頭應設置在接線箱內。

　　3.現場條件

　?。?）土建工程過程應全部結束且預留孔洞，預埋件符合設計要求，預埋件安裝牢固，強度合格。

　?。?）橋架架設沿線模板等設施拆除完畢，場地清理干凈，道路暢通。

　?。?）室內電纜橋架的安裝已在管道及空調工程施工基本完畢后進行。如需交叉作業，既要做好電氣工程的成品保護，又要執行其它分項工程成品保護措施。

　?。ǘ⒉馁|(zhì)要求

　　1.根據設計要求的規格型號、現場勘察記錄和施工方案編制材料使用計劃，包括各種規格電纜橋架的直線段、彎通、橋架附件及支、吊架等。注意電纜橋架安裝所需的各種材料均需使用鍍鋅材料。

　　2.根據設計要求和現場勘察記錄，編制電纜使用計劃，包括各種規格、型號的電力電纜、控制電纜等。

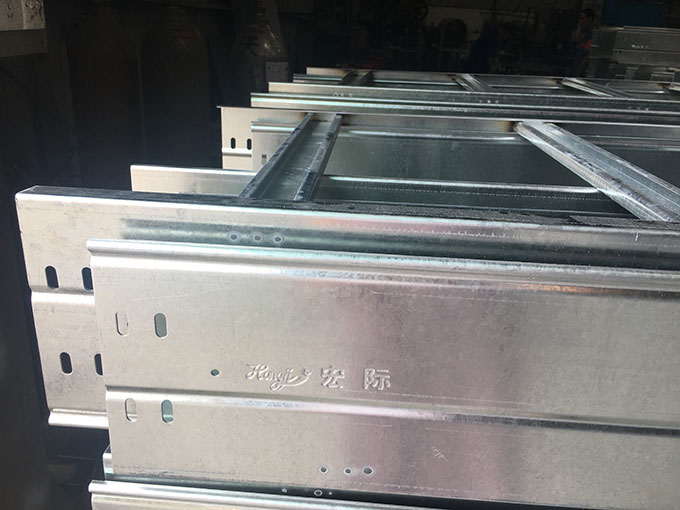

3.電纜橋架的進貨檢驗

　?。?）橋架產品包裝箱內應有裝箱清單、產品合格證和出廠檢驗報告，并按清單清點橋架或附件的規格和數量。

　?。?）檢查橋架板材厚度應滿足下列要求：

　　橋架寬度（㎜）允許最小厚度（㎜）

　　＜4001.5

　　400～8002.0

　?。?002.5

　　（3）橋架外觀檢查

　　測量外形尺寸與標稱型號規格是否一致。

　　熱浸鍍鋅橋架鍍層表面應均勻、無毛刺、過燒、掛灰、傷痕、周部未鍍鋅（直徑2㎜以上）等缺陷，螺紋鍍層應光滑，螺栓擰入。電鍍鋅的鋅層表面應光滑均勻，無起皮、氣泡、花斑、劃痕等缺陷。噴涂應平整、光滑、均勻、不起皮、無氣泡水泡。橋架焊縫表面均勻，無漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。橋架螺栓孔徑在螺桿直徑不大于M16時，可比螺桿直徑大2㎜。同一組內相鄰兩孔間距允許偏差±0.7㎜，任意兩孔間距允許偏差±1㎜。

　　相鄰兩組的端孔間距允許偏差±1.2㎜。

　?。?）檢驗工作完成后，將結果如實存檔。將收集的產品合格證和出廠檢驗報告整理后一并存檔。

　　4.電線、電纜進貨檢驗

　?。?）供應商應提供每個品種、每種規格電線、電纜的產品合格證和出廠檢測報告。

　?。?）檢查電線、電纜規格型號是否符合設計要求，檢查截面尺寸，絕緣層是否和國家標準。

　?。?）電纜外觀應無扭曲、損壞及漏電現象。

　?。?）對1ＫＶ以下電纜，用1ＫＶ搖表測線間及對地的絕緣電阻應不低于10mΩ。

　?。?）見楊哦年工作完成后，將結果如實存檔，將收集的產品合格證和出廠檢驗報告整理后一并存檔。

　?。ㄈ?、工器具

　　1.電工工具、電錘、電鉆、卷尺、粉絲袋。

　　2.流動配電箱、移動電纜盤、經緯儀、水平儀、絕緣表、萬用表、高凳、梯子、電焊機等。

　　3.接地（接零）電纜橋架保護接地（接零）線敷設正確，連接緊密牢固，接地（接零）線截面選用正確。接地（接零）線走向合理。

　　二、質量要求

　　（一）、主控項目

　　1.金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定：

　　（１）金屬電纜橋架及其支架全長不應少于2處與接地（PE）或接零（PEN）干線相連接；

　?。ǎ玻┓清冧\電纜橋架間連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于

　　4㎜2。

　　（３）鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

　　2.電纜敷設嚴禁由絞擰、裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

　?。ǘ┮话沩椖?/span>

　　1.電纜橋架安裝應符合下列要求：

　　（1）直線段鋼制電纜橋架長度超過30ｍ、鋁合金或玻璃鋼制電橋架長度超過15ｍ設伸縮節；電纜橋架跨越建筑物變形縫處設置補償裝置；

　?。?）電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小云彎曲半徑見下表：

　　電纜最小允許彎曲半徑

　　序號電纜種類最小允許彎曲半徑

　　1無鉛包鋼鎧護套的橡皮絕緣電力電纜10D

　　2有鋼鎧護套的橡皮絕緣電力電纜20D

　　3聚氯乙烯絕緣電力電纜10D

　　4交聯聚氯乙烯絕緣電力電纜15D

　　5多芯控制電纜10D

　　注：D為電纜直徑

　?。?）當設計無要求時，電纜橋架水平安裝的支架間距為1.5～3ｍ；垂直安裝的支架間距不大于2ｍ；

　?。?）橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側；當鋁合金橋架與鋼支架固定時，有相互間絕緣的防電化腐蝕措施；

　?。?）電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合下表的規定：

　　與管道的最小凈距（ｍ）

　　管道類別平行凈距交叉凈距

　　一般工藝管道0.40.3

　　易燃易爆氣體管道0.50.5

　　熱力管道有保溫層0.50.3

　　無保溫層1.00.5

　　（6）敷設在豎井內和穿越不同防火區的橋架，，按設計要求位置，有防火隔堵措施；

　?。?）支架與預埋件焊接固定時，焊縫飽滿；膨脹螺栓固定時，選用螺栓適配，連接堅固，防松零件齊全。

　　2.橋架內電纜敷設應符合下列規定：

　?。?）大于45°傾斜敷設的電纜每隔2ｍ處設固定點；

　?。?）電纜出入電纜溝、豎井、建筑物、柜（盤）、臺處以及管子管口處等做密封處理；

　　（3）電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側即每隔5～10ｍ處設固定點；敷設于垂直橋架內的電纜固定點間距，不大于下表的規定。
