橋架支撐架是應對工地上一些橋架安裝問題的支撐架，而這些一般橋架支撐的話都是自己焊接的。

　　橋架支撐架是預算定額中的標準叫法。按照不同的安裝方式，其名稱有所不同。如：

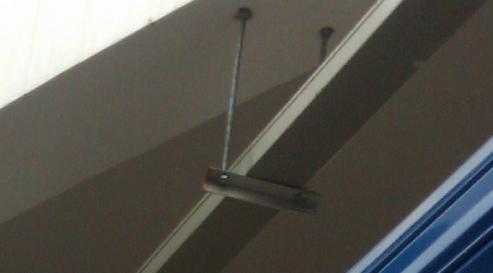

　　1、水平吊裝支架，一般叫做吊裝支架。安裝方式為：2吊桿+1橫擔，吊桿垂直于水平面，吊桿頂端與膨脹螺栓或其它固定件連接固定，吊桿低端連接橫擔，橫擔平行于橋架底面，將橋架的重量通過橫擔和吊桿過渡到支撐物。

　　2、托臂安裝支架，一般也用做水平橋架的支架。托臂與橋架同樣處于水平位置，用螺栓固定在墻壁、梁或柱上，橋架再與托臂連接固定。

　　3、垂直安裝支架，這種支架用于豎直、垂直橋架的安裝，一般應用在豎井中較多。支架固定在豎井墻壁上，橋架的重量主要集中在橋架和支架的連接面上。

　　支撐架的計算：

　　1、吊裝支架，確定吊桿和橫擔的直徑、材質、長度，然后對照相應單位重量表計算一副支架的重量。水平吊裝支架的安裝間距，一般為1.5~2m，知道橋架總長，即可得出支架數量。

　　2、托臂支架，同上，確定托臂組件的相關參數，計算單個裝量和安裝數量。

　　3、垂直支架，這種支架數量相對占用比例很小，一般不予計算。

　　電纜橋架支撐架應該套定額，其重量算法如下：

　　一般支撐架選用角鋼和圓鋼。

　　例：300*200橋架，距頂板100mm ，梁厚500mm ，橋架總長為15米，用圓鋼φ12和角鋼L40*40*4做支撐架。暫定每隔1.5m 設一個支撐架。所以支撐架個數為15*1.5=10個。 圓鋼φ12的重量=10*0.888*1.6*1.05=14.9184Kg

　　角鋼L40*40*4的重量=10*2.422*0.7*1.05=17.8017Kg5

　　所以支撐架總重量為14.9184+17.8017=32.7201Kg

　　注：0.888與2.422分別為圓鋼φ12和角鋼L40*40*4的理論重量

　　1.6=(0.1+0.5+0.2)*2 0.1為距頂板高度，0.5為梁厚，0.2為橋架高度，*2為兩邊都有圓鋼

　　0.7=0.3+2*0.05+2*0.15 0.3為橋架寬度，2*0.05為兩邊各加50富余量，2*0.15為與頂板固定時兩邊各加150的富余量(這里面50與150都是自己估的，如果有具體數值，得改正)

　　1.05為損耗率
