操作工藝

　　彈線定位

　　1.確定橋架位置

　　2.找水平垂直線

　　3.先干線后支線

　　4.線路中心彈線

　　5.分勻檔距標記

　　橋架制作

　　1.鋼材平直且無顯著扭曲

　　吊架制作

　　1.鋼材平直且無明顯扭曲

　　2.切割機下料誤差小于5mm

　　3.切口無卷邊光滑無毛刺

　　4.焊接牢固無裂紋咬邊氣孔和漏焊

　　膨脹螺栓

　　1.橋架規格為300*100及其以下膨脹螺栓應采用φ8*8

　　2.橋架規格為300*100及其以上膨脹螺栓應采用φ10*8

　　3.鉆孔直徑的誤差不得超過+0.5~-0.3mm

　　4.深度誤差不得超過3mm

　　5.螺栓固定后其頭部偏斜值不應大于2mm

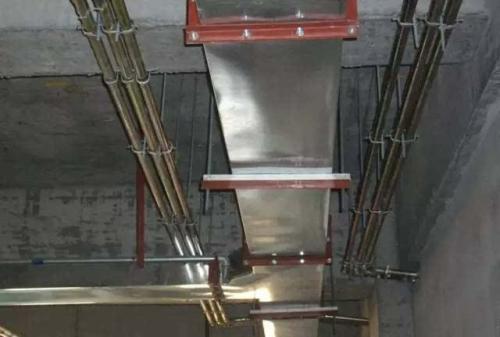

　　吊架安裝

　　1.根據圖紙彈線定位

　　2.標出固定點的位置

　　3.選擇膨脹螺栓鉆頭

　　4.打孔并鎖膨脹螺栓

　　5.進行橋架吊架安裝

　　吊架安裝要求

　　1、吊架牢固橫平豎直

　　2、與建筑物坡度相同

　　3、固定點間距≤2m

　　4、支架與吊架距離上層樓板不應小于150～200mm;距地面高度不應低于100～150mm 。

　　5、支架與吊架的規格一般不應小于角鋼30mm×3mm;角鋼40mm×4mm，角鋼50mm×5mm 。

　　6、在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三端500mm以內應設置固定支持點
