防火橋架技術交底

1.1金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定：

a.金屬電纜橋架及其支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接；

b.非鍍鋅電纜橋架間連接板的兩端跨接接地線，接地線最小允許截面積不小于 4 mm2。

c.鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于 2 個有防松螺帽或防松墊圈的連接固定螺栓。

2.1電纜橋架安裝應符合下列規定：

a.直線段鋼制電纜橋架長度超過 30m、鋁合金或玻璃鋼制電纜橋架長度超過15m 設有伸縮節；電纜橋架跨越建筑物變形縫處設置補償裝置；

b.電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小允許彎曲半徑見下表；

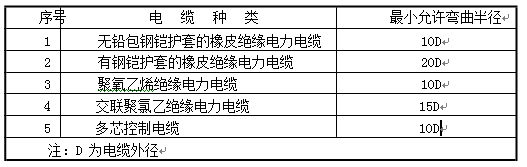

電纜最小允許彎曲半徑

c.當設計無要求，電纜橋架水平安裝的支架間距為1.5-3m，垂直安裝的支架間距不大于2m。

d.橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側；當鋁合金橋架與鋼支架固定時，有相互間絕緣的防電化腐蝕措施。

e.電纜橋架敷設在易燃、易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距，符合下表的規定：

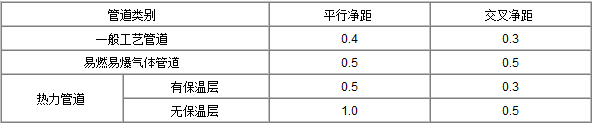

與管道的最小凈距( m )

f.敷設在豎井內和穿越不同防火區的橋架，按設計要求位置，有防火隔堵措施。

g.支架與預埋件焊接固定時，焊縫飽滿；膨脹螺栓固定時，選用螺栓適配，連接緊固，防松零件齊全。

2.2電纜的首端、末端和分支處應設標志牌。

2.3橋架內電纜敷設應符合下列規定：

a.大于 45 度傾斜敷設的電纜每隔 2m 處設固點；

b.電纜出入電纜溝、豎井、建筑物、柜（盤）、臺處以及管子管口處等做密封處理；

c.電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

d.電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側及每隔 5-10m 處設固定點；敷設于垂直橋架內的電纜固定間距，不大于下表的規定。

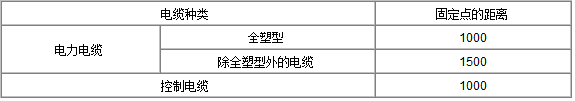

電纜固定點的間距
