電纜橋架對天棚的吊裝方法，按其電纜橋架的安裝方式分為簡裝式、半裝配式、全裝配式三種。

　　對于電纜較少、載荷不大的單層托盤，用單根吊桿吊裝的叫簡裝式。這種裝配形式在現場安裝中較為常見。

　　托盤為定型設計，支架即托臂是用型鋼焊接懸吊桿上，這種形式的牲配叫半裝配式。這種形式過去較多，現在已經較少了。

　　托盤及托臂均為定型配套，現場組裝而成，這種形式的裝配叫全裝配式，目前安裝的電纜橋架幾乎全是這種形式。

　　裝配形式又分為單側、雙側。每側叉分為單層、二層、三層等等。

　　電纜橋架對天棚的吊裝方法，按其安裝的結構來分，各種安裝形式及方法比較多，以下逐一介紹如下:

　?、賳胃傻跹b方法

　　②雙桿吊裝方法

　?、蹜业趿⒅宇^的安裝方法

　　單桿吊裝方法

　　此方法是把吊桿先焊接在一塊鋼板上，然后把鋼板用預埋螺檢或者膨脹螺栓固定在天棚上。吊桿懸吊托臂，托臂支持托盤?？梢詥蝹?cè)也可雙側;但層次不宜過多。載荷不能太重，見圖 4—2一l。

　　單桿吊裝法示意圖

　　圖4-2-1 單桿吊裝法示意圖

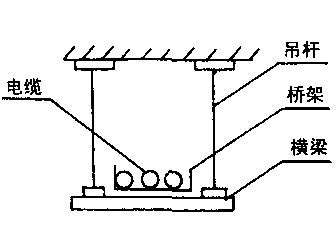

　　這種方法也是把吊桿焊接在鋼板上，然后把鋼板固定在天棚上。兩個吊桿用螺母固定在同一根橫粱上。橫梁可以用型鋼做成，橫粱上面支持托盤橋架。這種方法比較呆板，不夠靈活，見圖4—2—2。

　　雙桿吊裝法示意圖

　　圖4-2-2 雙桿吊裝法示意圖

　　這種方法是用鋼板做成吊板，然后用膨脹螺栓把吊板固定在天棚上。吊板下面用鋼絲繩做成吊桿.可以懸吊各種吊架。如：吊夾、吊框、吊板等。其吊框、吊夾上面吊托各種電纜橋架。此種方法載荷不能太重，橋架不宜過多。見圖4—2—3。

　　鋼絲繩吊裝法示意圖
