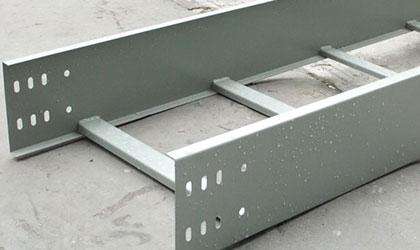

電纜橋架選型設計
  一、確定環境條件：環境條件一般有三種：腐蝕環境、正常環境、特殊環境。
  二、確定走向： 根據多數電纜走向，在室內可沿墻、柱、梁、樓板走，在室外盡可能

沿管道走。
  三、計算荷重：計算在電纜橋架走向斷面上的單位長度電纜的重量q及總荷載
  GG總=n1*q1+n2*q2+......nn*qn
  式中：q1 q2 q3......qn為每根電纜單位重量(Kg/m)
  n1 n2 n3......nn為相同電纜根數
  G總 < G允 （電纜橋架的允許荷載，參照荷載曲線圖表）
  四、選擇橋架：根據電纜荷載及橋架安裝處的環境，以橋架的荷載曲線為依據，來確定

橋架的類型和規格以及立柱的間距、托臂的長度、橋架的層次、立柱的長度等。

  五、根據電纜走向及其安裝的環境確定橋架的固定方式：    懸掛式、直立式（這兩種

形勢均可采用單側固定或者雙側固定）、壁側式等。  各種電纜在電纜橋架上的層次安排

與層間距離：

  六、電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電

纜、高壓動力電纜，依次往下排列，這樣排列有利于屏蔽干擾、通風、散熱等。

  七、當橋架的固定方式采用懸掛式且托臂為單側多層式安裝時，為了立柱受力平衡，應

采用對稱載荷方式，敷設電纜橋架。

  八、大跨距敷設電纜，可選用大跨距電纜橋架。
  九、電纜橋架在穿越易受外來機械損傷的地區和日曬地區，應選用防護蓋板。
  十、當電纜橋架轉變分支時，應采用各種彎通連接。
  十一、.鋼制電纜橋架的防腐措施為：靜電噴涂、熱鍍鋅、電鍍鋅（適用于輕腐地區），

熱浸鍍鋅、鍍鋅鎳合金等（適用于重防腐地區）。熱浸鍍鋅電纜橋架用料厚度需在2.0m

m以上。

  十二、電纜橋架的支撐間距應小于橋架最大允許支撐跨距。寬度應留有一定備用空位，

以便以后增加電纜用。

  十三、當電力電纜和控制電纜較少時，可以在一個電纜架上安裝，但中間要用隔板將電

力電纜和控制電纜隔開。

  十四、水平敷設電纜橋架，橋架的連接頭應盡量設置在跨距的1/4處，水平走向的電纜每

隔2m固定一次，垂直走向的電纜每隔1.5m固定一次.

  十五、電纜橋架應有可靠接地，如為干線應將橋架的端部并聯軟銅線（截面積16平方毫

米），并與總接地線相通，長跨距橋架每隔30~50m接地一次。

  十六、焊接安裝時，焊件四周焊縫不小于母件存度，并加防腐處理。
  十七、根據橋架的選用情況，列出的電纜橋架材料及明細表。
  十八、鋁合金抗腐橋架，由于具有結構簡單，式樣新穎，重量輕，耐腐蝕，使用壽命長，

安裝方便等特點，因此在一般環境地區，特別是在沿海監霧地區、高濕度和有腐蝕性的環境

中，更能顯示出它的獨特抗腐蝕性能。
