電纜橋架型式及品種的選擇
日期：2018-05-18 瀏覽次數：2723

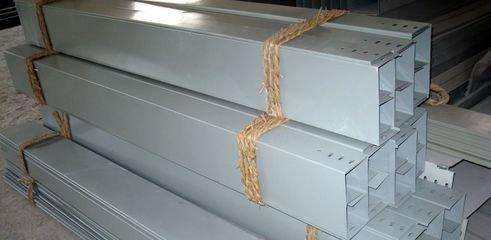

一、電纜橋架型式及品種的選擇
??1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）
??2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
??3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
??4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
??5、大跨距（>3m）要選用復合型橋架（FB）。
??1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。
??2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
??3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
??4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的*自動過電流保護的額定電流值或整定值（A） 橋架橫截面充許*小值(mm2)
三、對于電纜橋架的支、吊架的配置
??1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。
??2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。
??3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200和250和300和350mm。
??4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。
四、防火：
要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。
五、拉擠玻璃鋼電纜橋架的接地
??1、橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）。
??2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。
??3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。
??4、對于振動場所，在接地部位的連接處應裝置彈簧圈。
七、安裝：
??電纜橋架的安半夜請參照中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集《電纜橋架安裝》。
八、設計要求 ：
??1、橋架系統的路徑平面布置圖；
??2、橋架系統的有關斷面圖。
??3、橋架系統所用防腐材質及所需直通、彎通、支（吊）架等的規格和數量明細表以及必要的說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。
??1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）
??2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
??3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
??4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
??5、大跨距（>3m）要選用復合型橋架（FB）。
??6、戶外要選用復合環氧樹指橋架（F）。
??1、復合環氧樹脂電纜橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。
??2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
??3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
??4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的*自動過電流保護的額定電流值或整定值（A） 橋架橫截面充許*小值(mm2)
三、對于電纜橋架的支、吊架的配置
??1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。
??2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。
??3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200和250和300和350mm。
??4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。
四、防火：
要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。
五、拉擠玻璃鋼電纜橋架的接地
??1、橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）。
??2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應清除絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。
??3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。
??4、對于振動場所，在接地部位的連接處應裝置彈簧圈。
七、安裝：
??電纜橋架的安半夜請參照中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集《電纜橋架安裝》。
八、設計要求 ：
??1、橋架系統的路徑平面布置圖；
??2、橋架系統的有關斷面圖。
??3、橋架系統所用防腐材質及所需直通、彎通、支（吊）架等的規格和數量明細表以及必要的說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。
