槽式（全封閉式）電纜橋架常見標準有：
Current specifications of channel-style cable tray(fully closed-end):
250×250 150×250 150×300 100×250 150×200
梯級式電纜橋架常見標準有：
100×200　150×200　 100×600　150×600
100×800　150×800　 100×500　150×500

100×300　150×300　 100×400　150×400

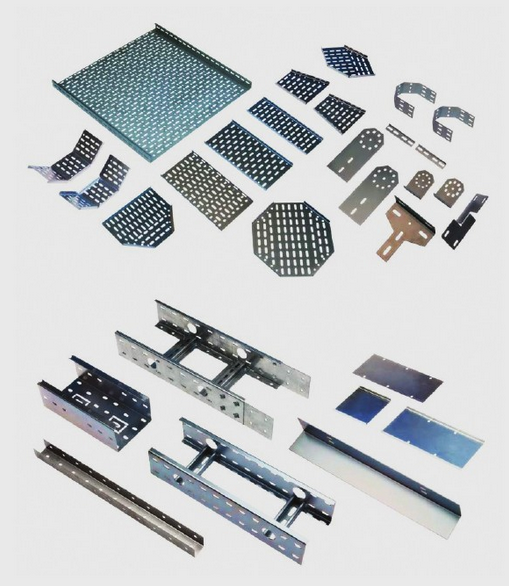

電纜橋架
電纜橋架標準表明方法:
　　 XQJ---方式－－種類－－標準
　　XQJ表明匯線橋架系列
　　方式表明構造方式（用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式）
　　種類表明種類種類序號（用阿拉伯?dāng)?shù)字加英語字母表明）
　　標準表明標準或標準序號（用阿拉伯?dāng)?shù)字表明）
電纜橋架尺度挑選與核算:
　　電纜橋架的載荷G總的核算 G總=n1q1+n2+q2+n3q3+......
　　式中：q1、q2、q3......為各電纜每單位長的分量（kg/m）
　　n1、n2、n3......為相應的電纜根數　　　G應小于電纜橋架的答應載荷（參照載荷曲線圖表）
　　當電纜橋架在室外或帶護罩時，還應計入水載和風載等要素。
　　電纜橋架寬d度的核算：1、電力電纜
　　b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
　　式中：d1、d2、d3......為各電纜直徑；n1、n2、n3......為相應電纜直徑的根數；
　　　　　k1、k2、k3......為電纜距離（K值最小不該小于d/4）
　　控制電纜橋架的寬度b的核算：（通常電纜橋架的填充率取40％左右）
　　電纜的總載面積：S0=n1π(d1/2)2+n2π(d2/2)2+...
　　需求的托架橫載面積：S=S0/40％ 　　　?。樱絊/h＝S0/40％h
