橋架與線槽的區別
日期：2019-01-18 瀏覽次數：3147
1、尺度標準有所不同。橋架相對大(200×100到600×200)，線槽相對較小。 若電纜電線比較多，主張用橋架。

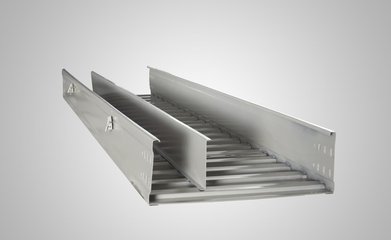

橋架與線槽的區別
2、資料厚度不同。依據JGJ16-2008-5.1金屬線槽也稱槽式橋架，一般由0.4-1.5mm厚的整張鋼板彎制而成的槽型部件，概念上與橋架區別是高、寬比不同，盤架淺而寬，金屬線槽是具有必定的深度和封閉性?？墒菢蚣鼙染€槽愈加健壯，更多的用來放電纜，當然也能夠放電線，一般是強電體系用。
3、母線槽廠家稱填充率不同。依據JGJ16-20088.5.3，線槽內電線電纜的總截面不該超越線槽內截面的20%，載流導體不超越30根，而橋架是電纜的總截面不該超越截面的40%。這是因?yàn)檠b置高度不同所造成的，裝置高度較低必須有蓋板，有蓋板散熱欠好，填充率就要小一些。
4、密封性不同。金屬線槽密封較好，不必定要支架支撐，能夠在電纜溝和修建夾層中敷設。槽式橋架有些是半敞開式的，必定要有支架做支撐，在屋內或屋外一般沿空中架起。
5、強度不同。橋架首要用于敷設電力電纜和操控電纜，線槽的強度較低，一般用于敷設導線和通訊線纜，比方網絡電話等。
6、拐彎半徑不同。橋架拐彎半徑比較大，線槽大部分拐直角彎。
7、跨距不同。橋架跨距比較大，線槽比較小。因而固定支架不同較大，支吊架的個數不同大。
8、支吊架距離不同。依據JGJ16-2008，線槽為不大于2m，橋架為1.5~3m。
9、北京銅棒廠稱裝置方法不同。橋架有專門標準(詳見CECS31.91)，而線槽無專門標準固定。
10、加蓋板問題。在CECS31《鋼制電纜橋架工程設計標準》中的界說為橋架是總稱，蓋板為附件，在JGJ16-20088.10.3提到過，橋架裝置高度不能滿足要求時，應加蓋板維護。也就是說橋架這個詞的界說是不含蓋板的。但在GB29415-2013《耐火電纜槽盒》中，線槽是含蓋板的，是線槽的一個全體。
2、資料厚度不同。依據JGJ16-2008-5.1金屬線槽也稱槽式橋架，一般由0.4-1.5mm厚的整張鋼板彎制而成的槽型部件，概念上與橋架區別是高、寬比不同，盤架淺而寬，金屬線槽是具有必定的深度和封閉性?？墒菢蚣鼙染€槽愈加健壯，更多的用來放電纜，當然也能夠放電線，一般是強電體系用。
3、母線槽廠家稱填充率不同。依據JGJ16-20088.5.3，線槽內電線電纜的總截面不該超越線槽內截面的20%，載流導體不超越30根，而橋架是電纜的總截面不該超越截面的40%。這是因?yàn)檠b置高度不同所造成的，裝置高度較低必須有蓋板，有蓋板散熱欠好，填充率就要小一些。
4、密封性不同。金屬線槽密封較好，不必定要支架支撐，能夠在電纜溝和修建夾層中敷設。槽式橋架有些是半敞開式的，必定要有支架做支撐，在屋內或屋外一般沿空中架起。
5、強度不同。橋架首要用于敷設電力電纜和操控電纜，線槽的強度較低，一般用于敷設導線和通訊線纜，比方網絡電話等。
6、拐彎半徑不同。橋架拐彎半徑比較大，線槽大部分拐直角彎。
7、跨距不同。橋架跨距比較大，線槽比較小。因而固定支架不同較大，支吊架的個數不同大。
8、支吊架距離不同。依據JGJ16-2008，線槽為不大于2m，橋架為1.5~3m。
9、北京銅棒廠稱裝置方法不同。橋架有專門標準(詳見CECS31.91)，而線槽無專門標準固定。
10、加蓋板問題。在CECS31《鋼制電纜橋架工程設計標準》中的界說為橋架是總稱，蓋板為附件，在JGJ16-20088.10.3提到過，橋架裝置高度不能滿足要求時，應加蓋板維護。也就是說橋架這個詞的界說是不含蓋板的。但在GB29415-2013《耐火電纜槽盒》中，線槽是含蓋板的，是線槽的一個全體。
