什么是大跨距橋架？
日期：2019-06-04 瀏覽次數：1661

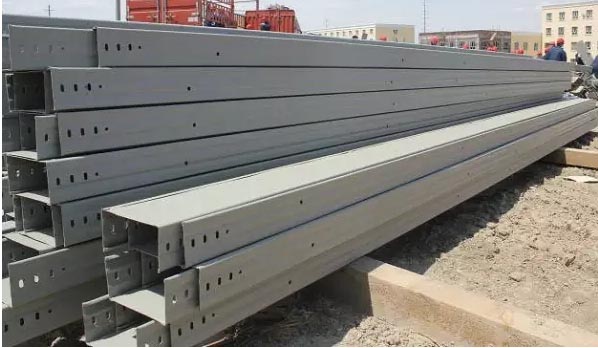

電纜橋架是保護電纜用的，用于安置電纜的設備，同時可以達到美觀標準化。電纜電線怎樣既能受到保護又能安全實現信號傳輸，這就需要用到電纜橋架了，電纜橋架分為托盤式、槽式、網格式、梯架式等結構；有支架、安裝附件、托臂等組成。電纜橋架的全部零件都需要鍍鋅處理，配置靈活，維修方便，結構簡單等；電纜橋架不僅是適合安裝建筑物外露天的橋架，建筑物內橋架可以獨立架設，還可以附設在各種管廊支架和建筑物上。
安裝介紹：
1.槽式的大跨距橋架在室外搬進室內時，橋架自身向外的坡度不能小于1/100.
2.用電設備和大跨距橋架交越時候，兩者之間的凈距離不能小于0.5m
3.電纜橋架兩兩在同一高度平行敷設時，兩者之間凈距離不能小于0.5m。
4.在橋架平行圖上繪出橋架的路由，要標明橋架的起始點、終點、拐彎點、分支點和升降點的精確位置或者定位好尺寸和標準高度。越精確越好。
5.橋架支撐點，托臂、立柱、構架間距、型號規格、標高，應在平面上列表說明。
6. 電纜橋架應比地面高2.2米以上，橋架的頂部距離障礙物或者頂棚不能小于0.3米，橋架內填充率不能超過50%，橋架寬度不宜小于0.1米。
7.電纜線布放在線槽內應順直鋪放，不宜扎綁，盡量不交叉。電纜線不應溢出線槽，在電纜線進出和轉彎處再進行綁扎固定。
安裝介紹：
1.槽式的大跨距橋架在室外搬進室內時，橋架自身向外的坡度不能小于1/100.
2.用電設備和大跨距橋架交越時候，兩者之間的凈距離不能小于0.5m
3.電纜橋架兩兩在同一高度平行敷設時，兩者之間凈距離不能小于0.5m。
4.在橋架平行圖上繪出橋架的路由，要標明橋架的起始點、終點、拐彎點、分支點和升降點的精確位置或者定位好尺寸和標準高度。越精確越好。
5.橋架支撐點，托臂、立柱、構架間距、型號規格、標高，應在平面上列表說明。
6. 電纜橋架應比地面高2.2米以上，橋架的頂部距離障礙物或者頂棚不能小于0.3米，橋架內填充率不能超過50%，橋架寬度不宜小于0.1米。
7.電纜線布放在線槽內應順直鋪放，不宜扎綁，盡量不交叉。電纜線不應溢出線槽，在電纜線進出和轉彎處再進行綁扎固定。
