孔洞預留

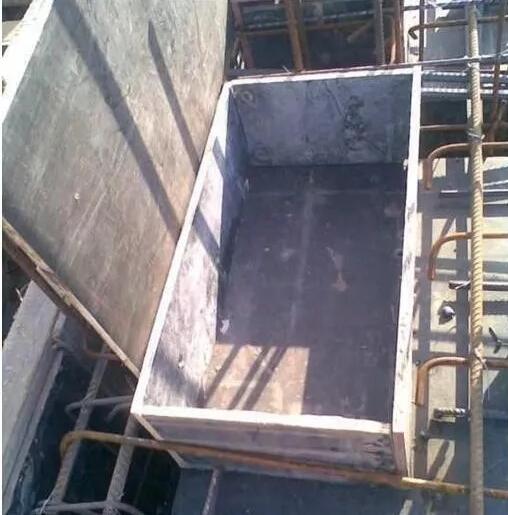

　　穿樓板橋架孔洞預留應采用模板制作的矩形木盒預留，嚴禁采用泡沫塊預留。

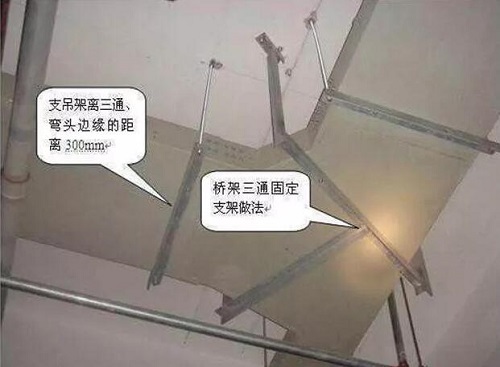

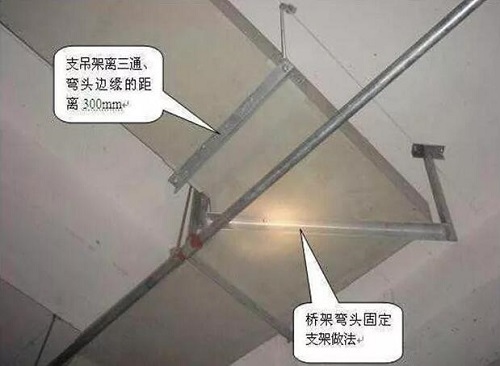

　　標準做法適用于水平安裝的截面寬度大于等于300mm的電纜橋架。水平安裝的電纜橋架三通處支架做法

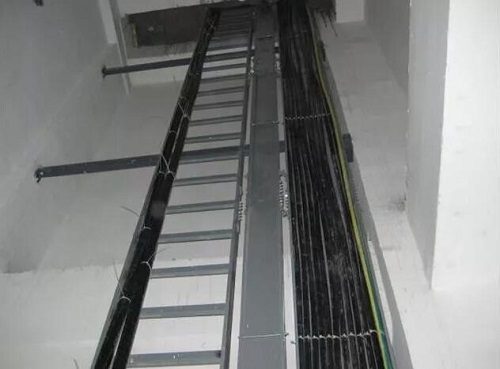

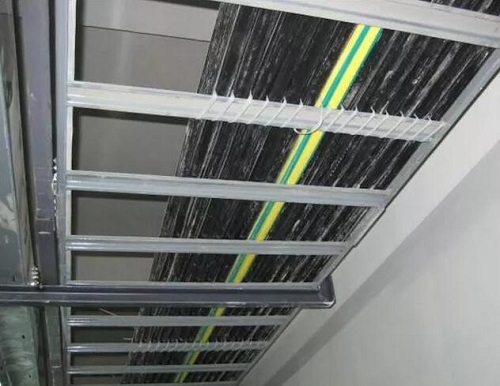

　　橋架內電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側及每隔50~10m處設固定點：橋架內大于45°傾斜敷設的電纜每隔2m處設固定點。敷設于垂直橋架內的電纜固定點間距1m。

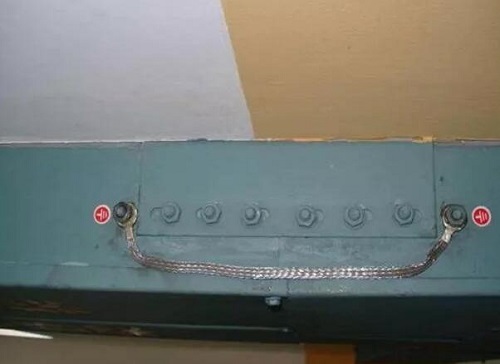

　　金屬電纜橋架的跨接接地：非鍍鋅金屬電纜橋架，不論是否設置了通長接地扁鋼，均需要安裝黃綠雙色BVR-4mm2或截面積不小于4mm2的鍍錫銅編織帶接地跨接線。

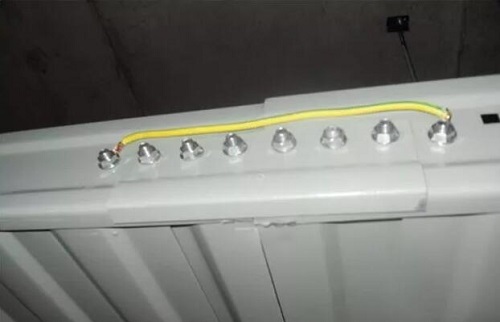

　　跨接線壓線處細部做法：橋架跨接線連接要注意：用抓墊、平墊或把噴塑橋架的漆刮掉再用平墊、彈簧墊壓緊。注意墊片及順序及螺栓外露的長度及接地標識、螺栓的位置。嚴禁用連接螺栓固定跨接線。

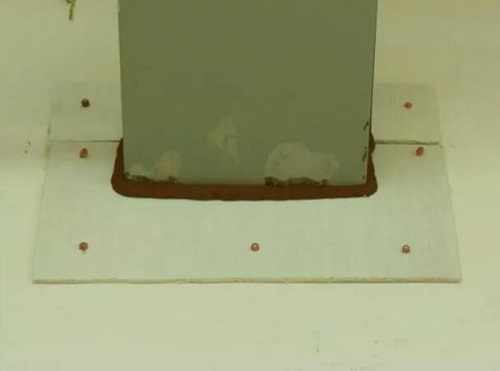

　　穿墻電纜橋架防火封堵：先固定1塊防火隔板，用防火膠泥等塞填滿電纜與橋架之間及電纜橋架與墻洞之間的問隙，最后用另一塊防火隔板密封。

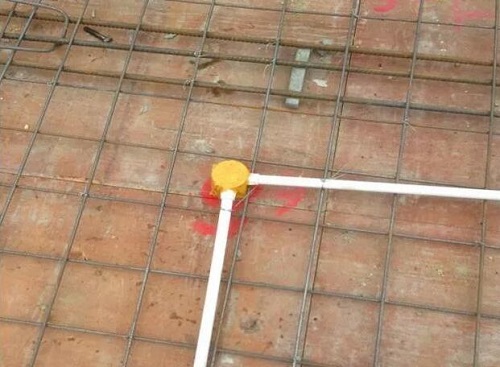

　　隨著結構板面模板的施工，由班組長或經驗豐富的施工人員，依據電氣施工圖紙(固化圖)在模板上用油漆標記燈頭盒、開關和插座等的位置，其中燈頭盒應標記布管的方位，以便后期布管施工。
