一、電纜橋架型式和品種的選擇

　　1.當需要屏蔽電纜網絡免受電氣干擾或需要外部保護(例如腐蝕性液體，易燃粉塵等)時，應選用(FB)類槽式復合型防腐屏蔽電纜橋架(有蓋)

　　2.高腐蝕性環境應選用(F)類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選擇相同的材料，以延長附件和電纜橋架的使用壽命。在容易積灰且需要遮蓋的環境或室外場所，應加蓋板。

　　3.除上述條件外，還可以根據現場環境和技術要求選擇托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰且需要遮蓋的環境或室外場所，應加蓋板。

　　4.在公共通道或室外跨越道路段，應在底部梯級的底部增加底板或在此段使用托盤。大跨距跨越公共通道時，也可以根據用戶要求提高橋架的承載能力或選用行架。

　　5.對于大跨度(> 3M)，應選擇復合型橋架(FB)。

　　6.戶外要選用復合環氧樹指橋架(F)。

　　二、電纜橋架的規格選擇

　　1.復合環氧樹脂電纜橋架的寬度和高度應根據下表選擇，電纜的真實填充率不得超過有關標準和規范的規定值。電源電纜可以為40-50%，控制電纜可以為50-70%，并且應保留10-25%的發展余量。

　　2.各種彎頭和附件的規格應符合工程布置條件，并與橋架配套。

　　3.支架和吊架規格應根據橋架規格，層數，跨度和其他條件選擇。并應符合負荷要求。

　　4.有關橋架橫截面的選擇見表上電纜網絡中任何線路的最大自動過電流保護的額定電流或整定值

　　橋架橫截面的允許最小值(mm2)0-60 129

　　61-100 258

　　101-200 452

　　201-400 645

　　401-600 968

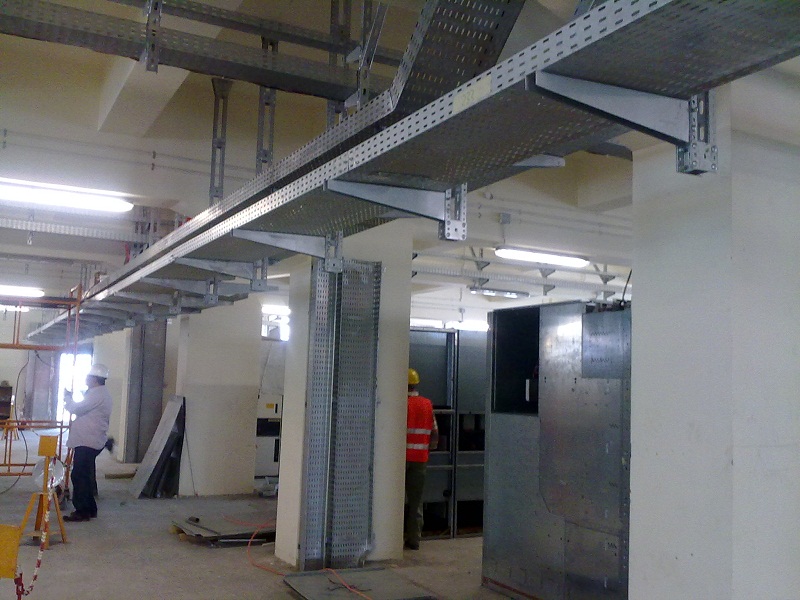

　　三、電纜橋架支、吊架的配置

　　1.室內支、吊短跨距一般為1.5-3m。室外立柱中跨距一般為6m。

　　2.非直線段的支座和吊架的配置應遵循以下原則。當橋的寬度小于300 mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除了滿足以下條件外，還應在非直線段的中間添加支架和吊架。

　　3.設置多層拉擠玻璃鋼電纜橋架時，層之間的中心距離為200，250，300，350mm。

　　4.橋架直線段每隔50m預留20-30mm的伸縮縫(金屬橋架)。

　　四、防火

　　要求橋架防火的區段，必須由鋼或不易燃的阻燃材料制成。

　　五、拉擠玻璃鋼電纜橋架的接地

　　1.橋架系統應具有可靠的電氣連接和接地(僅適用于金屬橋架)。

　　2.當允許使用橋接系統構成接地主電路時，應滿足以下要求。橋架端部之間的連接電阻應不大于0.00033歐姆，并且應從接地孔上除去絕緣涂層。在1kV及以下的中性點直接接地系統中，受電設備的接地與系統中性線接地相連。當安裝了本地電源切斷裝置時，金屬在電纜橋架的長度方向上的橫截面積應不小于規定值。

　　3.當在橋的整個長度上鋪設另一條接地主線時，橋的每個部分(包括非直線段)的至少一個點應可靠地與接地主線連接。

　　4.對于振動場所，接地部分的連接處應安裝彈簧線圈。

　　六、橋架系統設計內容

　　橋架系統工程設計應與土木工程，工藝及相關學科緊密配合，確定最佳布局，設計內容可包括：

　　1.橋架系統的相關剖面圖。 2.橋架系統布置圖。 3.橋架系統所需的直段，彎頭，支架和吊架的規格和數量的詳細清單，以及必要的說明。 4.有特殊要求的非標準件的技術說明或示意圖。
