在電氣建筑中，電纜橋架是連接電子室控制室和本地設備的重要通道。電力建設項目中的電纜橋架的安裝，基本在土建和鍋爐鋼架吊裝施工完成后進行。電纜橋架的安裝質量不僅影響工程的整體安裝工藝，而且直接關系到電纜敷設的美觀和安全性，是關系到電廠能否正常發電的重要工程。

　　電纜橋架彎頭的制作方法

　　目前，用于電力建設的電纜橋架彎頭通常在出廠前由電纜橋架工廠完全加工。但是，由于施工現場條件的不同，一些項目需要因地制宜在現場對電纜橋架彎頭進行加工，這就要求安裝人員具備一定的基礎施工知識才能勝任。

　　施工現場的電纜橋架大致分為主橋架和分支架。主橋架由設計院設計，并按圖紙施工。分支架是從主橋架引至本地設備的電纜支架，無需圖紙，由施工人員根據現場情況進行設計。常用的彎頭類型包括水平彎頭90°，上下跳彎45°，垂直上下彎頭，水平三通等。以下是幾種典型的彎頭制作方法和質量要求。

　　1自制電纜橋架彎頭、跳彎、三通的連接處，應通過點焊固定在內側，并把毛刺打磨掉，外側應平整，縫隙應盡可能小且鋸口平整。

　　2電纜橋架彎頭的對接應無錯邊，焊接后的對口處應打磨平整，光滑，不應有損傷電纜絕緣層的毛刺、銳邊等棱角。

　　3在托盤式電纜橋架上加鋼筋時，應加直徑 6-8mm的圓鋼，并在其內外涂油漆。涂漆前，應清理涂層和焊渣。

　　4自制多層電纜橋架的三通和彎頭安裝后，折角應在垂直的直線上。

　　5制作完所有自制的彎頭后，應在切割，打磨和焊接處涂防銹漆，然后涂與橋架相同顏色的面漆。

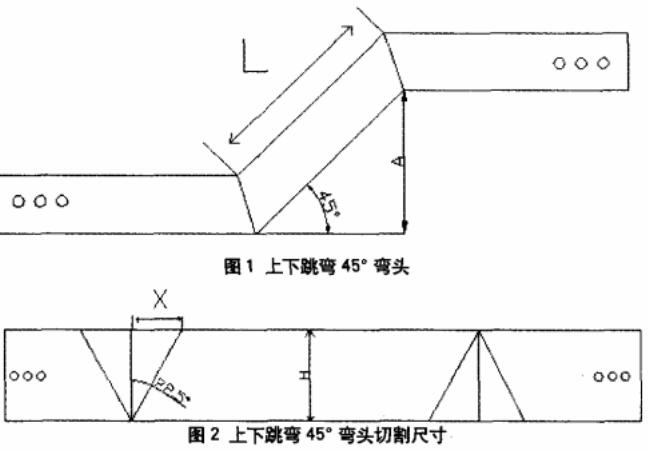

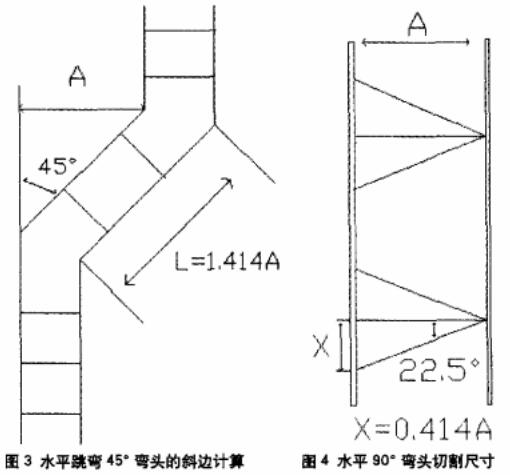

　　如圖1與圖2上下跳彎45°彎頭的制作圖解，圖3水平跳彎45°彎頭的制作。

　　首先，根據現場實際情況確定跳彎高度A。根據勾股定理A2 + B2 = C 2，得出 L= 1.414·A。

　　注：H是所用橋架的高度，因為：tg 22.5°=對邊/臨邊=X/H tg22.5°=0.414，所以x = 0.414·H

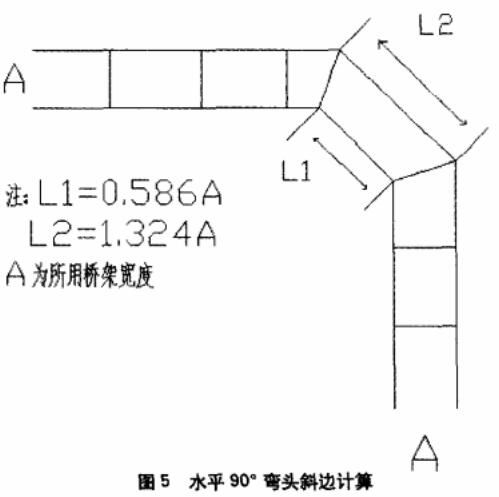

　　圖4和圖5：水平90°彎頭也可以根據上式制作：

　　電纜橋架施工安裝要點

　　1電纜橋架敷設走向應短捷，并盡可能沿墻壁，立柱或橫梁敷設。安裝必須牢固可靠，橫平豎直，無扭曲變形，橋梁的內壁應無毛刺，并且附件應完整。立柱，支架和托臂的材料規格應嚴格按照設計圖和橋架規格進行配置。

　　2固定電纜橋架支撐之間的間距一般不超過1.5m-2.0m。進出接線盒，箱、柜、轉彎時，應在500mm以內增加支架。

　　3在安裝電纜橋架之前，應與土木工程，熱水，通風和空調相配合，確定通風管和水管的交叉問題。按照電讓水的原則，電纜橋架在頂部，水管在底部，橋架在高點，安裝在腐蝕性液體管道上方和熱力管道下方。

　　4鑒于電纜橋架施工中的常見問題，應充分考慮全廠橋架的安裝要求，質量技術人員應及時編制《電纜橋架施工工藝及控制措施》，以消除影響電纜工藝質量的客觀因素。

　　5在電纜橋架設計領域，設計院提供的工程圖設計較為簡單，安裝尺寸和材料不齊全。 專業的施工部門應結合現場實際，積極安排人員對圖紙進行審核，對圖紙進行局部修改，從成本和工藝方面優化施工方案。 同時要充分考慮橋架的安裝是否與機務專業的管道安裝相碰撞，以及是否正確預留埋件，以免后期返工。

　　6注意工藝質量改善的人為因素，并專門組織施工人員進行初步的工藝培訓，以糾正常見的施工陋習，提高質量意識。
