技術領域


　　本發明涉及電纜橋架技術領域，特別涉及一種適用于各種場合的鋼制電纜橋架。


　　技術背景

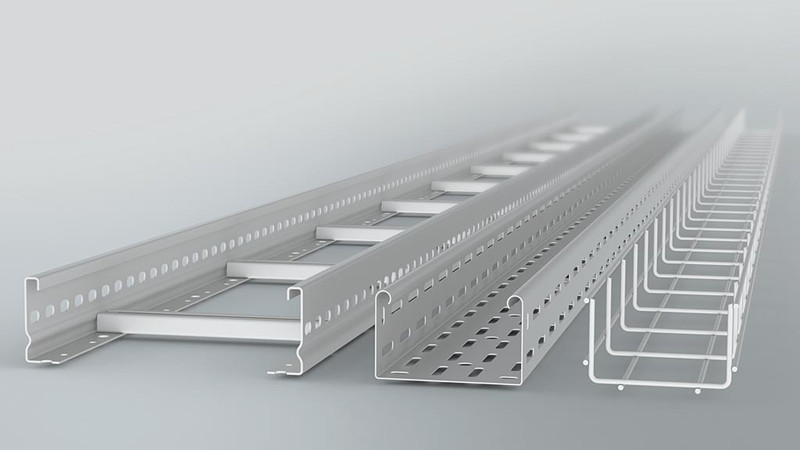

　　電纜橋架在石油、化工、電力、輕工、電信等行業應用廣泛，主要用于航空動力電纜、控制電纜、照明電纜、通信電纜的敷設，電纜橋架分為槽型、橋架型和梯架、網架結構，可獨立設置在建筑內的橋梁，也可附著在各種支架上，管廊應體現結構簡單、造型美觀、配置靈活、維修方便等特點，但目前大部分橋梁均為u型結構設置，從而使電纜內部安裝之間的距離較小，但由于設計原因，導致整體密封性不好，使灰塵容易進入橋框內部，而內部電纜缺少相應的固定結構，使電纜的分布更加凌亂。


　　發明內容


　　本發明要解決的技術問題是克服現有的缺陷，提供一種適用于多種場合的鋼纜橋架，它可以固定電源，使電源分布有序，根據需要控制間距，有效減少外部灰塵的進入，有效地解決了背景技術中存在的問題。

　　為達到上述目的，本發明提供了以下技術方案：鋼制電纜橋架適用于多種情況，包括框架，所述框架的內部中間處設有固定板，所述框架的主體為帶內部溜槽的固定板，描述了溜槽與框架的內腔連接組，描述了框架與結構的固定板形成H的設置，描述了溜槽內部具有滑塊滑動連接，描述了滑塊設置為十字結構，設置的滑塊數量不少于4個，所述滑塊具有第一連接槽，所述連接槽滑動連接螺釘，所述連接槽滑動連接螺釘，所述滑塊的任一側轉動連接螺釘螺母，所述框架的頂端和底端連接有蓋板，框架的兩側設有連接板，連接板上設有凹槽，凹槽中的滑動連接上設有連接架。

　　作為本發明的優選技術方案，所述螺桿包括兩端的外管和中間的連接柱，在所述管的相應連接柱的表面上設有連接孔。


　　作為本發明的優選技術方案，連接板和連接框上設有第一限位孔，第一限位柱與第一限位孔旋轉連接。


　　作為本發明的優選技術方案，在機架的上、下端面上設有卡槽，在蓋板上相應的卡槽位置上設有卡塊。


　　作為本發明的優選技術方案，在卡槽和卡塊之間設置有墊片，墊片作為軟件結構設置。


　　作為本發明的優選技術方案，蓋板兩側設有固定板，固定板和框架設有固定孔，固定孔與固定柱旋轉連接。


　　作為本發明的優選技術方案，在框架的兩側設置承重塊，承重塊的內部設置為中空結構。


　　作為本發明的優選技術方案，軸承座的內部滑動連接處設有支承板，支承板和軸承座均設有第二限位孔，第二限位柱在第二限位孔內設有旋轉連接。


　　作為本發明的優選技術方案，承載板設有第二連接槽，定位板在第二連接槽內設有滑動連接。


　　作為本發明的優選技術方案，定位板的長度大于框架的高度設置，定位板上設有定位孔，定位柱與定位孔旋轉連接。


　　與現有技術相比，本發明的有益效果是，它適用于各種場合的鋼纜橋架，可以進行固定到內部的電纜安裝，使電纜的分布更加有序，并可以根據需要“調整電纜間距，為方便用戶使用，整體具有良好的密封性，能有效地防止外界灰塵，同時H組整體結構，從而擴大了安裝面積，使整體使用范圍廣，有利于產品推廣。

　　附圖顯示

   　圖1是本發明的示意圖;

　　圖2是本發明的輪廓結構示意圖。
