可能很多人不知道橋架中各類參數的具體含義，也不知道其中的一些問題。為了讓客戶更清晰的看到電纜橋架的結構以及對應的規格，在此給大家分享這篇文章，圖中皆以毫米為計量單位。

　　結構圖統計了橋架的寬度、高度、長度、厚度、折邊寬度、小圓和大橢圓的直徑等。

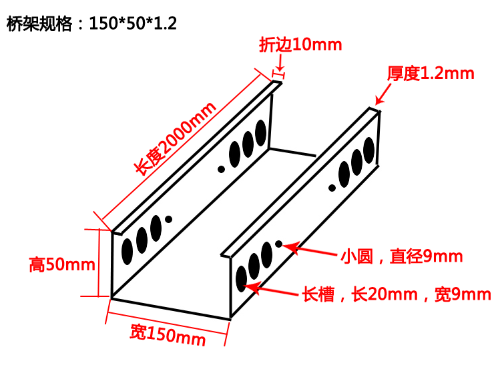

　　150*50*1.2電纜橋架結構示意圖

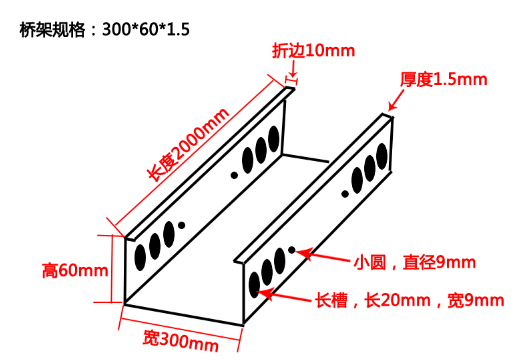

　　300*60*1.5電纜橋架結構示意圖

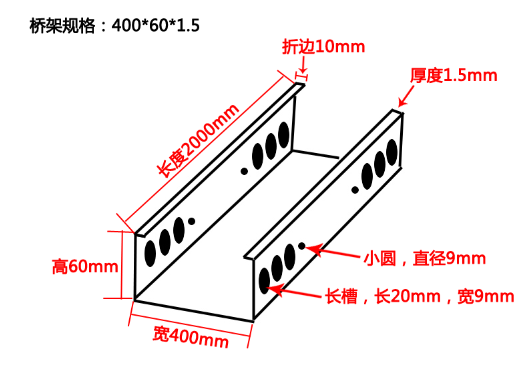

　　400*60*1.5電纜橋架結構示意圖

　　電纜橋架結構示意圖，其中標注的：

　　a是大圓的參數，大圓主要用于連接片的安裝，所有規格的橋架都是一樣的;

　　b是小圓的直徑;所有規格的橋架都是一樣的;

　　c是橋架的折邊寬度，為1公分;

　　d和e分別是橋架的寬度和高度。
